電抗器繞組直流電阻

在被測量電阻中通以直流電流，在被測電阻兩端產生電壓降，測量出通過電阻的電流及電阻上的電壓降，根據歐姆定律(RX=U/I)，即可計算出被測的直流電阻值。

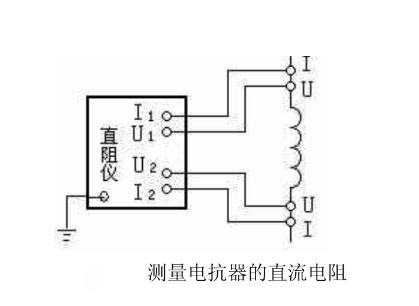

試驗接線

測量注意事項

a)測量端子應接觸良好，必要時應打磨測點表面；

b)測量夾應來回轉動幾次觸頭，使接觸面接觸良好；

c)測量時非被測繞組不宜短路，各繞組間也不能通過接地開關與大地形成短路；

d) 當測量線的電流引線和電壓引線分開時，應將電流引線夾于被測繞組的外側，電壓引線夾于被測繞組的內側。

試驗操作工藝流程

a)試驗前應拆除被試設備電源及一切外連線，并放電；

b)使用感性負載直流電阻快速測量儀，將測量儀放平穩后，設備接地線要連接牢固，測量儀器線夾四個測量端子與被測電阻正確連接好；

c)接好電源線，選擇合適量程；

d)接通電源，調零；

e)按下測量鍵，屏幕顯示測量電阻讀數，讀數穩定后讀取數值并記錄；

f)測量完畢抬起測量鍵，消弧。關閉電源后方可取下直流電阻測試儀器線夾換相測量或關機。

試驗結果分析：

a)直流電阻阻值受溫度影響較大，所以必須換算至同一溫度，一般以20℃為準；

b)公式：R20= R (T+20)/(T+t)，T銅=235；

c)檢查繞組焊接質量；

d)檢查繞組導體或引出線是否存在斷股或開路問題；

e)檢查層、匝間有無短路的現象。
